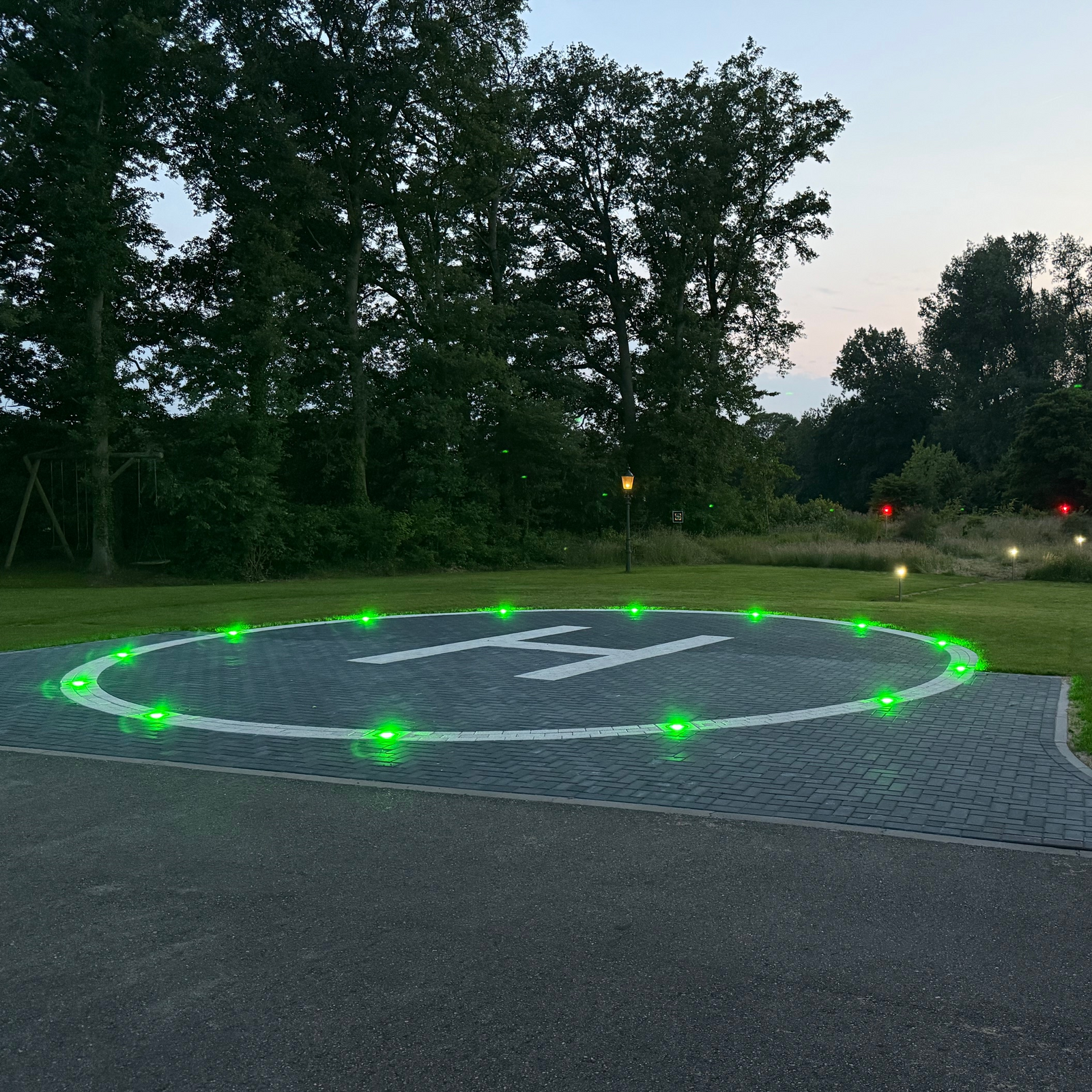

Voor een private klant werd een compleet baanverlichtingssysteem geleverd voor een privéheliport, conform de toepasselijke ICAO Annex 14-richtlijnen voor helihavens. Het project omvat inbouwverlichting voor de TLOF (Touchdown and Lift-Off area), verhoogde nadering-/richtingsverlichting, obstakelverlichting en een op afstand bedienbaar inschakelsysteem voor de piloot.
Â
TLOF-inbouwverlichting
Ter markering van de rand van de touchdown- en lift-off-zone zijn 14 TLOF-inbouwarmaturen (groen) geplaatst. Deze armaturen zijn volverzonken gemonteerd, hebben een beschermingsklasse IP68 en een verbruik van minder dan 6,5 W per stuk. De armaturen zijn geschikt voor een bedrijfstemperatuur van -40 °C tot +55 °C en hebben een levensduur van meer dan 10 jaar (MTBF 100.000 uur), wat ze bijzonder geschikt maakt voor permanente buiteninstallaties op een particulier platform.
Â
Verhoogde witte naderingslichten
Ter ondersteuning van de naderingsroute richting de TLOF zijn 3 verhoogde witte naderingslichten geplaatst. Deze bakens geven de piloot een duidelijke visuele referentie tijdens de laatste naderingsfase, in lijn met de geldende zichtbaarheids- en kleurvoorschriften voor heliports.
Â
Obstakelverlichting met lage intensiteit
Voor de markering van hindernissen in de nabijheid van het landingsplatform zijn 2 obstakellichten met lage intensiteit geïnstalleerd. Deze zorgen voor een continue, laagintensieve waarschuwingsfunctie zonder de piloot tijdens de nadering te verblinden.
Â
Pilot Control Lighting (PCL)Â
De volledige baanverlichting wordt op afstand bediend via een PCL-radiofrequentiesysteem (referentie HELI-PCL). Dit systeem stelt de piloot in staat de verlichting in te schakelen via de radiofrequentie van het toestel, met een standaardactivering na 3 klikken binnen 5 seconden, waarna de verlichting gedurende 15 minuten actief blijft. Het systeem is ICAO/FAA L854-conform, wordt gevoed op 110-240 V, verbruikt minder dan 15 W en is ondergebracht in een waterdichte stalen kast (IP-beschermd) met een handmatige inschakeloptie via een droogcontact op het klemmenblok. De configuratie van frequentie en tijdsinstellingen gebeurt via de meegeleverde pc-software.
Â
Kenmerken van de oplossing
- Volledig conform ICAO Annex 14, Volume I, Hoofdstuk 5
- Modulair en eenvoudig uitbreidbaar systeem
- Onderhoudsarm dankzij lange levensduur van de LED-armaturen (>10 jaar)
- Geschikt voor extreme weersomstandigheden (tot -60 °C vorstbestendig, windsnelheden tot 240 km/u)
- 2 jaar fabrieksgarantie op alle componenten
